在超精密加工領(lǐng)域，為得到高質(zhì)量的磨削表面，磨具所用磨料粒度逐步降低，如在集成電路所用基礎(chǔ)材料硅單晶的磨削上，金剛石磨料的粒度甚至已到亞微米級(jí)。為保證磨料和結(jié)合劑的結(jié)合強(qiáng)度，同時(shí)避免金剛石在高溫下氧化，研究人員一直致力于通過配方優(yōu)化、添加活性添加劑以及制備納米級(jí)粒度的結(jié)合劑來改善陶瓷結(jié)合劑的低熔高強(qiáng)性能等。

然而，由于超細(xì)粉體具有較高的表面能，且處于能量不穩(wěn)定狀態(tài)，極易形成團(tuán)聚體，給后續(xù)應(yīng)用帶來了麻煩。

目前，主要通過粉體表面改性、機(jī)械分散及添加分散劑等方式來對(duì)團(tuán)聚體進(jìn)行解團(tuán)聚處理。

表面改性

研究表明，對(duì)陶瓷結(jié)合劑進(jìn)行表面處理，可有效抑制細(xì)粒度結(jié)合劑在破碎和保存過程中的水解與團(tuán)聚，顯著提高結(jié)合劑和磨料混料時(shí)的分散性。選擇KH560為細(xì)粒度陶瓷結(jié)合劑的表面改性劑，并分析KH560的改性機(jī)理。可知KH560疏水基團(tuán)一方面以靜電排斥避免粉料團(tuán)聚，另一方面阻止環(huán)境中水分與粉料表面接觸，起到良好的解團(tuán)聚效果。

機(jī)械分散

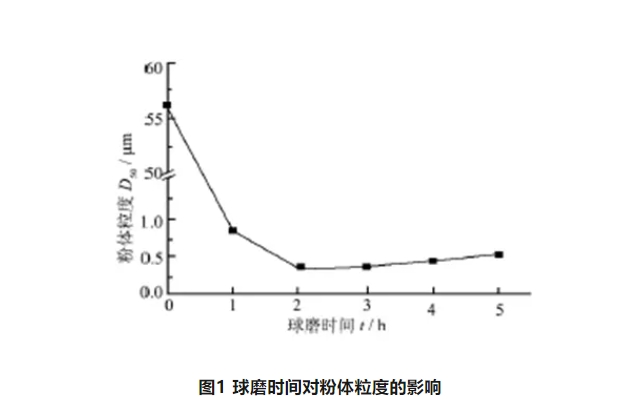

采用小球徑（球徑為5mm）的氧化鋯球?qū)μ沾山Y(jié)合劑進(jìn)行球磨。在同樣的球料比下，磨球粒徑越小，則數(shù)量越多，而與物料的接觸面積和撞擊頻次也隨之增加，更有利于得到細(xì)粒度的粉體。而隨著球磨時(shí)間的延長，粉體粒度逐漸減小，當(dāng)?shù)竭_(dá)一定細(xì)度時(shí)，球磨效果已經(jīng)減弱，繼續(xù)球磨反而破壞了粉體之間的分散狀態(tài)，致使已解團(tuán)聚的粉體再次團(tuán)聚。因此，應(yīng)選擇合適的球磨時(shí)間。

分散劑

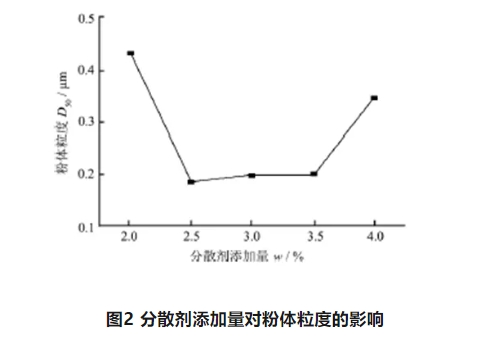

六偏磷酸鈉是一種多聚無機(jī)鹽，在水中水解后可產(chǎn)生大量陰離子，這些陰離子可吸附于粉體顆粒表面，增強(qiáng)顆粒間的靜電排斥力，阻礙已分散的粒子再次團(tuán)聚。為研究分散劑六偏磷酸鈉添加量對(duì)粉體解團(tuán)聚的影響，采用小球球磨，分別添加不同的質(zhì)量分?jǐn)?shù)進(jìn)行球磨，隨著分散劑添加量的增加球磨后的粉體粒度先減小后增大。當(dāng)分散劑加入量進(jìn)一步增大時(shí)，懸浮液中的電解質(zhì)會(huì)隨之增加，導(dǎo)致其顆粒雙電層的厚度減小，靜電排斥作用減弱，分散穩(wěn)定性變差，顆粒團(tuán)聚現(xiàn)象加劇。因此，當(dāng)六偏磷酸鈉添加的質(zhì)量分?jǐn)?shù)超過2.5%后，結(jié)合劑粉體粒度又有增大趨勢(shì)。

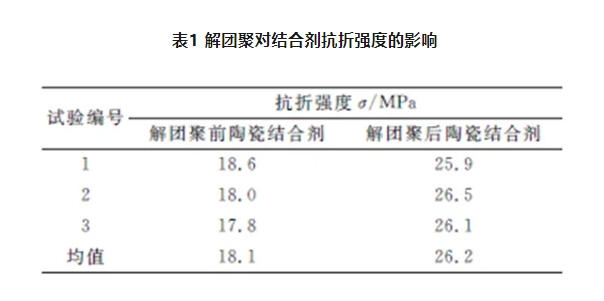

測(cè)試解團(tuán)聚前后結(jié)合劑的抗折強(qiáng)度，結(jié)果如下表1所示，可知：在相同的燒結(jié)溫度下，經(jīng)解團(tuán)聚的結(jié)合劑粉體燒結(jié)后的抗折強(qiáng)度為26.2 MPa，明顯高于原始團(tuán)聚體燒結(jié)后的強(qiáng)度(18.1 MPa)，約提高45%。原因在于粒度更小的陶瓷結(jié)合劑，具有更高的比表面積、更大的表面能，在同樣的燒結(jié)溫度下，燒結(jié)活性更高，更易于燒結(jié)，表現(xiàn)出更好的機(jī)械強(qiáng)度。

超硬砂輪用的陶瓷結(jié)合劑，往往組分少則五六種，多則十余種，按照玻璃網(wǎng)絡(luò)學(xué)說，各組分又分為網(wǎng)絡(luò)形成體、網(wǎng)絡(luò)修飾體，網(wǎng)絡(luò)中間體，功能不同，影響各異。超硬制品行業(yè)專業(yè)研究陶瓷結(jié)合劑的多在高校，因?yàn)椴ＡУ膹?fù)雜性，至今連玻璃形成學(xué)說也沒定論，加之其性能的重要性，所以研究價(jià)值還是非常大的。大家可以看到，高校里對(duì)玻璃不同體系、不同成分的研究成果林林總總，但是另一個(gè)不爭的事實(shí)：超硬制品生產(chǎn)企業(yè)普遍缺乏相關(guān)的研究，多年來死守一兩種陶瓷結(jié)合劑，導(dǎo)致砂輪制品難有質(zhì)的突破。
