申請?zhí)枺篊N202221607741.2

       申請人：珠海市巨海科技有限公司

       當前權利人：珠海市巨海科技有限公司

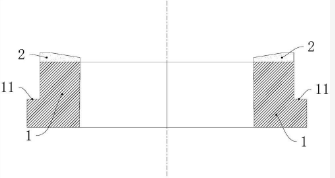

       摘要: 本實用新型提供一種易修正磨削砂輪，易修正磨削砂輪包括基體和磨削層，基體呈圓環柱形，磨削層設置在基體的某一端面上，磨削層中與基體接觸的一面為底部基準面，磨削層的外端面包括外斜面和外平面，外斜面與外平面連接，外斜面與外平面分別與底部基準面相對設置，外斜面相對底部基準面傾斜設置，外平面與底部基準面平行設置，基于底部基準面，外平面高于外斜面，采用以上結構，外斜面和外平面的配合結構使得原有的磨削面上出現缺角，使磨削層更尖，在實際磨削過程中，更易切入待磨削體，初期磨削效果更好的同時，磨削層上外斜面的設置提前適應磨削層所要出現的磨損，從而減少磨削層的必需磨損量，修正時降低修正難度，使得磨削層更易于修正。

       主權利要求: 1.易修正磨削砂輪，包括基體和磨削層，所述基體呈圓環柱形，所述磨削層設置在所述基體的某一端面上，其特征在于：所述磨削層中與所述基體接觸的一面為底部基準面，所述磨削層的外端面包括外斜面和外平面，所述外斜面與所述外平面連接，所述外斜面與所述外平面分別與所述底部基準面相對設置，所述外斜面相對所述底部基準面傾斜設置，所述外平面與所述底部基準面平行設置，基于所述底部基準面，所述外平面高于所述外斜面。
