申請?zhí)? 201720356795.9

申請日: 2017.04.07

國家/省市:中國江蘇(32)

主分類號:B24D 5/16(2006.01)

授權公告號:206998651U

授權公告日:2018.02.13

分類號: B24D 5/16(2006.01)

申請人: 江蘇新礪河磨具科技有限公司

發明人: 仲懷民; 袁春曉

代理人: 陳麗君

代理機構:上海海頌知識產權代理事務所（普通合伙）(31258)

申請人地址:江蘇省鎮江市揚中市新壩鎮科技園區南自路

摘要： 本實用新型提供的一種新型鋼軌修磨砂輪，包括砂輪本體和砂輪背盤，砂輪背盤相對于磨頭法蘭盤的端面設有三個均勻分布的錐形凸臺，錐形凸臺內設有螺紋孔，錐形凸臺與法蘭盤的凹槽緊密配合并通過內部緊固螺栓進行固定，錐面配合減少砂輪與磨頭主軸的同軸性偏差，緊固螺栓不會收到驅動力和發作用沖擊力發生損壞；在砂輪背盤的另一端面設有內卡合環、外卡合環和固定環，內外卡合環和固定環與砂輪本體的端面上的兩個凸環為對應關系，增加了兩者在結合時的接觸面和咬合深度，使兩者的結合更緊密，尤其是在內、外卡合環和固定環上還設有凸臺和斜槽，加強了砂輪背盤對砂輪本體側面的咬合深度，使兩者不易分離脫落；該實用新型結構簡單，安全性更高。

主權利要求

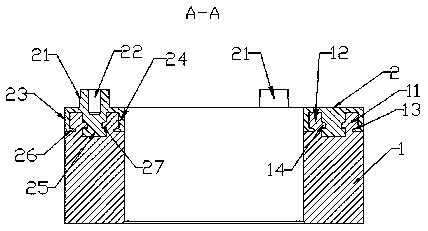

一種新型鋼軌修磨砂輪，其特征在于，包括砂輪本體和砂輪背盤，所述砂輪背盤為圓環狀結構，所述砂輪背盤相對于磨頭法蘭盤的端面設有錐形凸臺，所述錐形凸臺為三個，所述錐形凸臺以所述砂輪背盤的圓心均勻分布，所述錐形凸臺內設有螺栓孔，所述螺栓孔位于所述錐形凸臺的中心位置；所述砂輪背盤的另一端面上設有外卡合環、內卡合環和固定環，所述外卡合環位于所述砂輪背盤的外環圓周上，所述內卡合環位于所述砂輪背盤的內環圓周上，所述固定環位于所述卡合環與所述內卡合環之間，所述外卡合環與內卡合環的頂部均設有第一凸臺，所述第一凸臺向所述固定環的方向延伸，所述固定環的兩側設有第一斜槽，所述第一斜槽的缺口朝向所述固定環的內部；所述砂輪本體相對于所述砂輪背盤的端面設有第一凸環和第二凸環，所述第一凸環為圓環結構，所述第一凸環的位置、結構與所述外卡合環和所述固定環之間空隙的位置、結構為配合關系，所述第二凸環為圓環結構，所述第二凸環的位置、結構與所述內卡合環和所述固定環之間空隙的位置、結構為配合結構；所述第一凸環和所述第二凸環的兩側分別設有第二斜槽和第二凸臺，所述第二凸臺的位置、大小、形狀與所述第一斜槽的位置、大小、形狀為配合關系，所述第二斜槽的位置、大小、形狀與所述第一凸臺的位置、大小、形狀為配合關系。
